Si vous avez déjà travaillé avec des appareils électroniques grand public, des équipements de test industriels ou même des appareils portables, vous avez probablement rencontré une petite broche métallique à ressort qui permet des connexions transparentes et fiables : le connecteur USB pogo. En tant que fournisseur qui a expédié des milliers de ces connecteurs à des ingénieurs, des concepteurs de produits et des propriétaires de petites entreprises au cours des huit dernières années, j'ai pu constater par moi-même comment le choix du bon type de connecteur USB pogo peut améliorer ou défaire les performances, la durabilité et l'expérience utilisateur d'un produit. De nombreuses personnes novices dans le domaine des composants supposent que tous les connecteurs pogo sont identiques, mais la réalité est qu'il existe plusieurs types distincts, chacun conçu pour des cas d'utilisation, des environnements et des besoins de connexion spécifiques. Décomposons les types les plus courants, leurs points forts et leurs points forts.
Tout d’abord, commençons par les bases : qu’est-ce qu’un connecteur USB pogo, de toute façon ? Contrairement aux ports USB traditionnels qui reposent sur des connexions à ajustement par friction ou à visser, les connecteurs pogo fonctionnent sur une conception « broche et prise » à ressort. Le composant mâle est une petite broche usinée avec précision qui se trouve à l’intérieur d’un corps creux, comprimée par un petit ressort ; lorsque deux connecteurs s'accouplent, le ressort pousse la broche vers l'avant, créant une connexion électrique cohérente et fiable même si les deux parties sont légèrement mal alignées, bousculées ou exposées à des vibrations. Cette résilience en fait un incontournable pour les applications où le plug-and-play régulier avec des ports USB-A ou USB-C encombrants n'est pas pratique, des étuis de chargement d'écouteurs sans fil aux bancs d'essai industriels automatisés.
Passons maintenant aux différents types de connecteurs USB pogo, organisés en fonction de leur conception principale et de leur utilisation prévue. Le premier, et le plus largement utilisé pour la technologie grand public, est le connecteur USB Pogo à broche unique. Comme son nom l'indique, ce type possède une broche pogo individuelle, il est donc conçu pour des connexions à faible consommation et à fonction unique : pensez à charger un petit capteur, à déclencher une réinitialisation sur une montre intelligente ou à transférer de petites quantités de données entre un appareil en deux parties, comme un haut-parleur portable et sa station de chargement. L'avantage ici est sa taille compacte : les pogos à une seule broche peuvent mesurer jusqu'à 1 mm de diamètre, ce qui les rend parfaits pour les conceptions limitées en espace où plusieurs ports ne peuvent pas rentrer. Cela dit, ils ne sont pas idéaux pour le transfert de données ou la fourniture d'énergie à haut débit, car ils n'ont qu'un seul point de contact. Je vois que beaucoup de petites équipes de startup optent d'abord pour des pogos à broche unique, et bien qu'ils fonctionnent très bien pour leur cas d'utilisation, ils les dépassent rapidement lorsqu'ils ont besoin d'ajouter plus de fonctionnalités.
Ensuite, les connecteurs USB Pogo multibroches. Ce sont les bêtes de somme pour les applications qui ont besoin à la fois de puissance et de données. Au lieu d'une épingle, ils ont deux, trois, voire plus, des épingles pogo disposées selon un motif spécifique à l'intérieur d'un seul corps. Par exemple, une configuration courante à 4 broches comprendra deux broches pour l'alimentation (positive et négative) et deux pour les données (D+ et D-), ce qui correspond aux broches principales d'une connexion USB 2.0 de base. Les pogos multi-broches établissent un équilibre entre compacité et fonctionnalité ; ils sont toujours beaucoup plus petits qu'un port USB-C standard, c'est pourquoi vous les trouverez dans des appareils comme les stations de chargement sans fil pour les écouteurs TWS, où l'espace est limité et où vous avez besoin à la fois d'une charge fiable et d'une synchronisation de données de base (comme la mise à jour du micrologiciel des écouteurs). Beaucoup de mes clients choisissent des connecteurs multibroches car ils éliminent le besoin d'un port USB complet, ce qui permet d'économiser sur les coûts de fabrication et rend l'appareil plus résistant à l'eau : aucun port exposé signifie moins d'espaces pour la pénétration de poussière ou de liquide.
Pour les applications qui nécessitent encore plus de vitesse de données ou de puissance, les connecteurs USB Pogo haute vitesse sont la solution idéale. Ceux-ci sont conçus pour prendre en charge les taux de transfert de données USB 2.0 (jusqu'à 480 Mbps) ou même USB 3.0 (jusqu'à 5 Gbps), ce qui nécessite un usinage de précision pour minimiser la perte de signal et garantir un contact constant. Ils ont généralement plus de broches de contact disposées selon un motif en grille, plutôt qu'en ligne linéaire, pour réduire les interférences. Les pogos à grande vitesse sont le plus souvent utilisés dans les équipements de test industriels, où les appareils doivent transférer rapidement de grandes quantités de données de test entre une unité testée et un banc d'essai, ou dans les appareils médicaux qui doivent synchroniser les données des patients avec un ordinateur de bureau ou une tablette. Bien qu'ils soient plus chers que les pogos multibroches standard, leur fiabilité et leurs performances en font une évidence pour les applications où les temps d'arrêt ou la corruption des données seraient coûteux.
Une autre catégorie qui s'est beaucoup développée ces dernières années est celle des connecteurs USB Pogo magnétiques : ils associent la fiabilité de la broche Pogo à un aimant intégré pour créer une connexion encliquetable d'une seule main. J'ai vu des conceptions magnétiques envahir l'espace des appareils portables et portables, car elles résolvent un problème commun avec les connecteurs pogo traditionnels : vous devez aligner les deux parties exactement avant qu'elles ne s'accouplent. Avec les pogos magnétiques, l'aimant rapproche automatiquement les deux connecteurs, même si vos mains sont occupées ou si l'appareil est légèrement désaligné. C'est pourquoi vous les trouverez dans des produits tels que des banques d'alimentation portables, des chargeurs de tablettes et même des câbles de chargement magnétiques pour ordinateurs portables. Si vous recherchez une solution clé en main, je vous recommande de consulter notre gamme de câbles USB Pogo Pin, qui combine des broches pogo de précision avec une base magnétique pour une connexion facile et sans outil, parfaite pour les clients qui ne veulent pas s'occuper eux-mêmes de l'assemblage de broches et de câbles pogo séparés. Pour ceux qui souhaitent fabriquer des câbles personnalisés, nos connecteurs de fils magnétiques constituent un excellent point de départ, offrant la flexibilité d'adapter la longueur du câble et la taille du connecteur aux besoins de votre projet.
Attendez, il est important de préciser que les connecteurs pogo USB magnétiques ne sont pas les mêmes que les autres types de connecteurs magnétiques, ce qui m'amène à un point connexe : la différence entre les connecteurs magnétiques mâles et femelles. Beaucoup de gens mélangent cela, alors décomposons cela. Pour les configurations pogo magnétiques, vous aurez généralement une broche pogo mâle d'un côté (le côté qui entre en contact avec l'appareil) et une prise femelle de l'autre (le côté qui se branche sur une source d'alimentation ou un périphérique hôte). Notre gamme de connecteurs magnétiques mâles et femelles est spécialement conçue pour fonctionner avec les configurations de broches pogo, afin que vous puissiez les associer à vos broches pogo personnalisées pour un ajustement parfait. Si vous construisez une station de chargement, par exemple, vous placeriez des connecteurs magnétiques femelles du côté de la station d'accueil et des broches pogo mâles du côté de l'appareil, afin que l'appareil s'enclenche et établisse une connexion électrique solide. Il s'agit d'une configuration courante dont nous entendons parler par les clients du secteur de la maison intelligente, qui construisent des stations de chargement pour les caméras de sécurité ou les haut-parleurs intelligents.

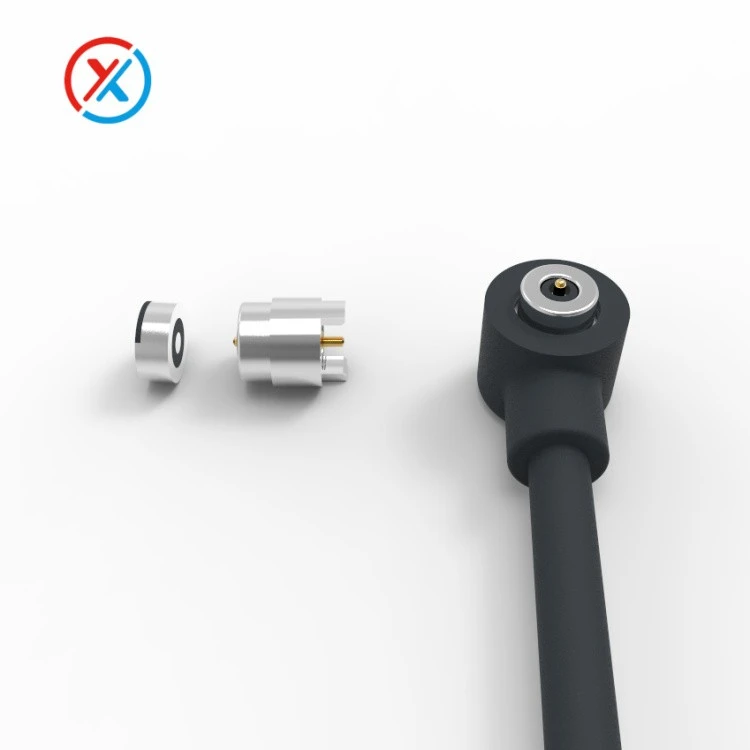

Ensuite, il y a le câble magnétique femelle, qui est l'extrémité femelle spécifique de l'assemblage de câble magnétique qui fonctionne avec votre configuration de broches pogo. Contrairement à un port femelle USB-A standard, qui nécessite l'insertion d'une prise USB mâle, les connecteurs femelles du câble magnétique sont conçus pour s'accoupler avec la broche pogo mâle de votre appareil, il n'est donc pas nécessaire de tâtonner avec une prise encombrante. Ceci est particulièrement utile pour les appareils conçus pour être chargés régulièrement, comme les écouteurs sans fil ou les montres intelligentes, car la connexion magnétique réduit l'usure des broches pogo au fil du temps : plus besoin de brancher et débrancher un câble USB plus de 100 fois, ce qui peut endommager les broches ou le ressort à l'intérieur.
Parlons maintenant des cas d'utilisation qui relient ces types, car le choix du bon dépend entièrement des besoins de votre application. Si vous construisez un petit capteur IoT qui n'a besoin que d'une charge d'entretien et de mises à jour de données minimales, un connecteur pogo USB à une seule broche est probablement excessif ; un pogo multi-broches ou magnétique fonctionnerait mieux. Si vous construisez un banc d'essai industriel qui doit transférer rapidement de gros volumes de données, vous souhaiterez opter pour un connecteur pogo haute vitesse. Et si vous construisez un produit de consommation que les clients utiliseront quotidiennement (comme un chargeur portable), une configuration pogo magnétique améliorera considérablement l'expérience utilisateur et réduira l'usure de l'appareil.
Je dois également mentionner quelques facteurs clés à prendre en compte lors du choix d'un connecteur USB pogo, au-delà du type. Tout d'abord, le courant nominal : si vous devez fournir plus de 1 A de puissance (comme charger une tablette ou un ordinateur portable), vous aurez besoin d'un connecteur pogo avec des broches de contact plus grandes qui peuvent gérer un courant plus élevé sans surchauffe. Deuxièmement, la résistance de contact : une résistance de contact plus faible signifie un transfert de puissance plus efficace et moins de perte d'énergie, ce qui est essentiel pour les appareils alimentés par batterie qui doivent maximiser l'autonomie. Troisièmement, la durabilité : les connecteurs pogo ont un nombre nominal de cycles d'accouplement : les connecteurs pogo standard de qualité grand public durent environ 10 000 cycles, tandis que les connecteurs pogo de qualité industrielle peuvent en gérer 50 000 ou plus. Si votre appareil doit être branché et débranché des milliers de fois par an, assurez-vous de choisir un connecteur avec un indice de cycle élevé ; les configurations magnétiques, par exemple, ont souvent des durées de vie plus longues car l'aimant réduit la friction lors de l'accouplement.
En fin de compte, le bon connecteur USB pogo doit répondre à vos besoins spécifiques. Que vous soyez une startup concevant un nouveau portable intelligent, un ingénieur construisant un équipement de test industriel ou une petite entreprise recherchant des composants pour un produit personnalisé, il existe un type de pogo qui répondra à vos besoins. Si vous ne savez pas lequel convient le mieux à votre projet, mon équipe et moi sommes là pour vous aider : nous travaillons en étroite collaboration avec chaque client, de l'étape du prototype à la production complète, pour recommander le meilleur type, taille et configuration de connecteur. Nous pouvons également vous aider à intégrer des connecteurs avec des câbles personnalisés, comme notre gamme de connecteurs magnétiques pour câbles de charge, qui est pré-assemblée et prête à l'emploi, afin que vous puissiez éviter les tracas liés à l'approvisionnement en composants et à l'assemblage séparés.
Si vous êtes prêt à vous procurer des connecteurs USB pogo pour votre prochain projet, ou si vous avez des questions sur le type qui fonctionnera le mieux pour votre application, n'hésitez pas à contacter notre équipe. Nous avons aidé des centaines de clients dans tous les secteurs et nous sommes toujours heureux de vous aider à trouver une solution adaptée à votre budget, à votre calendrier et à vos besoins en matière de performances. Que vous ayez besoin d'un prototype unique ou d'une commande groupée pour une production de masse, nous avons l'expertise et l'inventaire pour vous livrer.
Références
- « Connecteurs Pogo : conception, applications et normes de performance » – Connector Industry Association, 2023
- « Technologie de connecteur magnétique pour l'électronique grand public » – Journal of Electronic Components and Technology, 2022
- « Spécifications des broches USB Pogo pour les cas d'utilisation industrielle et grand public » – Industrial Designers Society of America, 2021
- "Transfert de données à grande vitesse avec les connecteurs Pogo" - Transactions IEEE sur les composants, l'emballage et la technologie de fabrication, 2020
